Trojúhelníkový rám z lehké oceli

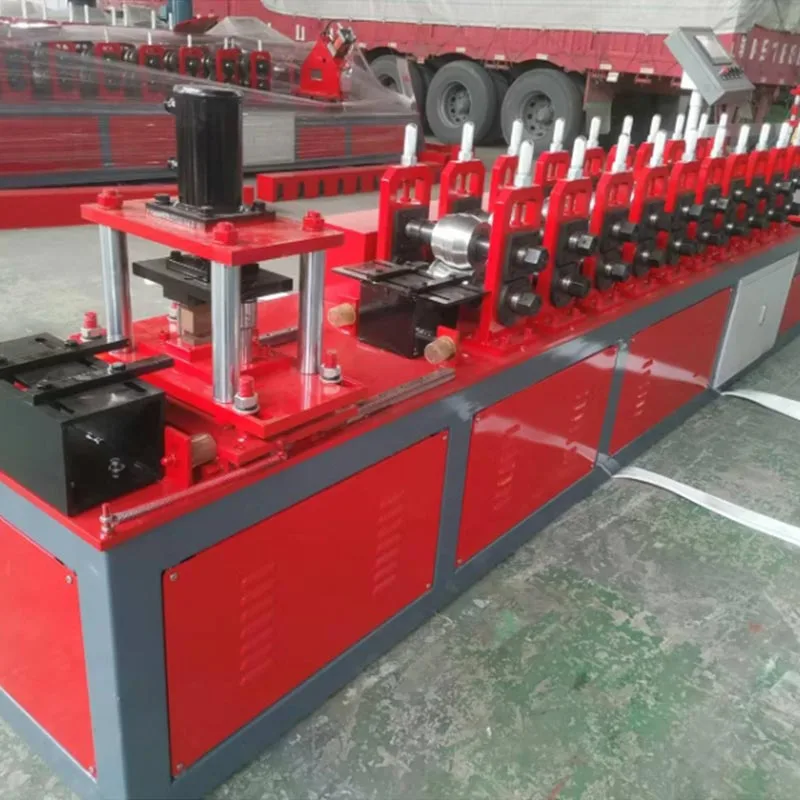

Trojúhelníkový rámovací stroj z lehké oceli přeměňuje ploché svitky z pozinkované oceli na přesné, vysoce pevné trojúhelníkové profily. Tento proces je rychlý, efektivní a vysoce automatizovaný. Výstupní produkt je kritický součást moderní konstrukce. To je zvláště důležité pro zavěšené stropní systémy a sádrokartonové příčky.

Tento stroj je základním kamenem moderní, lehké konstrukce. Nahrazuje tradiční materiály jako dřevo. Nabízí vynikající konzistenci, pevnost a odolnost.

Podrobný popis

Triangular Light Steel Framing Machine je ve svém jádru systém pro tváření rolí. Skládá se z několika klíčů stanice pracující v sekvenci. Do stroje se přivádí svitek oceli. Série poháněných válců pak postupně tvarovat kov. Válce ohýbají ocel krok za krokem, dokud nevytvoří dokonalý uzavřený trojúhelníkový profil.

Pomocí procesu tváření za studena, který nevyžaduje ani teplo ani svařování, stroj vyrábí kontinuální, vysokopevnostní trojúhelníkový nosník s jednotným profilem. Jeho schopnost být přizpůsobena různým velikostem a specifikace jej činí výjimečně všestranným.

Klíčové součásti stroje

Odvíječ / odvíječ: Tato jednotka drží a odvíjí velký svitek surové oceli a hladce jej přivádí do stroje. An integrovaný brzdový systém udržuje regulované napětí po celou dobu odvíjení.

Vstupní průvodce: Tato část zajišťuje, že ocelový pás je správně vyrovnán, když vstupuje do tvářecích stanic, takže a lze dosáhnout konzistentního konečného produktu.

Stanice pro tváření rolí: Progresivní proces ohýbání krok za krokem vede materiál každou stanicí. Každý stanice přispívá menším ohybem a tyto kumulativní deformace plynule přeměňují plochý pás na utěsněný trojúhelníkový profil.

Děrovací a děrovací jednotka (volitelná, ale běžná): Mnoho strojů obsahuje děrovací stanici. Tato jednotka může děrovat otvory nebo vytvořit zářezy v profilu v nastavených intervalech. Tyto funkce jsou pro montáž, kabeláž nebo spojování sekce na místě.

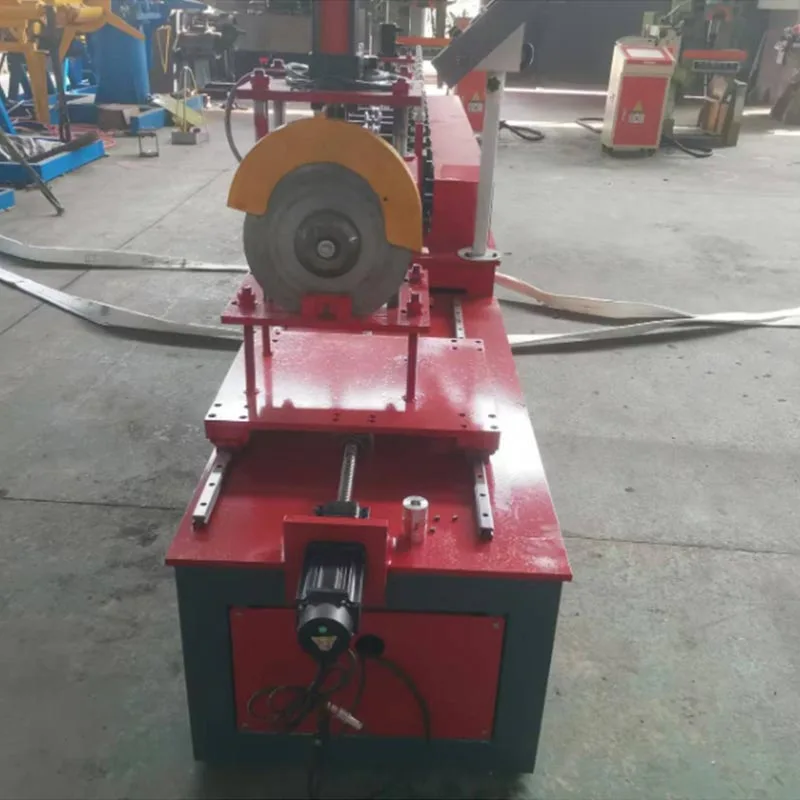

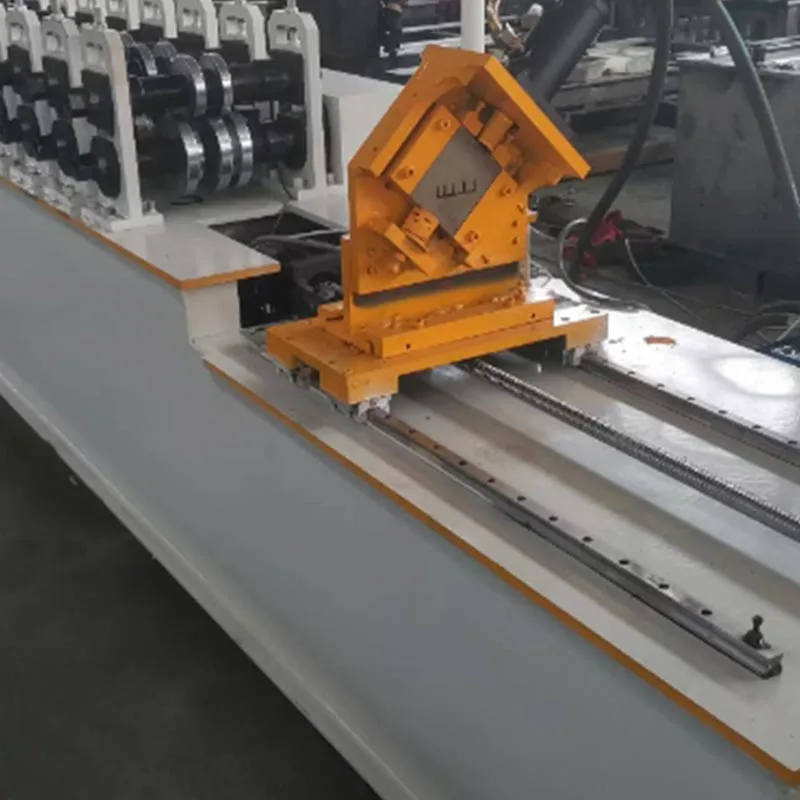

Systém řezání: Poté, co je profil zcela vytvarován, je třeba jej zkrátit na požadovanou délku. Létající vypínací systém je standardní. Pohybuje se s plynule se pohybujícím profilem. Provádí přesný řez bez zastavení výroby linka. Tím je zajištěna vysoká účinnost.

Výstupní tabulka / Výběhová tabulka: Jako poslední fáze linky tato stanice shromažďuje trojúhelníky nařezané na délku profily a typicky zahrnuje automatizovaný stohovací systém pro efektivní manipulaci a balení.

Řídicí systém: Moderní PLC (Programmable Logic Controller) a HMI (Human-Machine Interface) panel řídí celý operace. Operátoři zde mohou nastavit parametry, jako je rychlost výroby a délka řezu. Systém zajišťuje přesnost a opakovatelnost.

Výhody používání stroje

Tento trojúhelníkový rámovací stroj z lehké oceli poskytuje jasné výhody oproti konvenčním metodám a produkuje více výkonný a robustní produkt.

1. Vysoká efektivita výroby:

Stroj pracuje nepřetržitě. Dokáže vyrobit desítky metrů hotového výrobku za minutu. Tahle rychlost daleko překonává ruční výrobu nebo lisovací brzdu. Splňuje velkoobjemové nároky velkých stavebních projektů.

2. Výjimečná konzistence a kvalita:

Každý vyrobený kus je identický. Proces válcování eliminuje lidskou chybu. Rozměrová přesnost trojúhelníkové rámy jsou extrémně vysoké. Tato konzistence zjednodušuje instalaci na staveništi. Snižuje se odpad a přepracování.

3. Pevnost a odolnost materiálu:

Proces tváření za studena zpevňuje ocel. To zvyšuje jeho pevnost podél ohybů. Výsledný trojúhelníkový profil je přirozeně tuhý konstrukční tvar. Poskytuje vynikající nosnost a odolnost k prověšení.

4. Nízké mzdové náklady:

Proces je vysoce automatizovaný. Jezdí pouze s jedním nebo dvěma základními posádkami, což vede k mnohem nižší pracnosti výdaje.

5. Flexibilita a přizpůsobení:

Stroje lze upravit na míru. Mohou vytvářet různé velikosti trojúhelníků. Zvládnou různé materiály tloušťky. Vzory děrování lze snadno měnit pomocí PLC. To umožňuje, aby jeden stroj obsluhoval více produktové řady.

6. Minimální odpad materiálu:

Proces využívá kontinuální cívku. Systém letmého střihu optimalizuje délku střihu. Výsledkem je velmi malý odpad materiálu ve srovnání s archovými procesy.

7. Vynikající povrchová úprava produktu:

Díky zachování nepoškozeného pozinkovaného povlaku poskytuje tento neinvazivní proces vynikající produkt odolnost proti korozi, připravená k okamžitému použití bez jakékoli sekundární úpravy.

Surovina:

Typ materiálu: Pozinkovaná ocel (SGCC, DX51D atd.), Hliník nebo jiné pásy z kujné oceli.

Tloušťka materiálu: Typicky se pohybuje od 0,4 mm do 1,2 mm.

Šířka cívky: Závisí na konečné velikosti profilu, obvykle mezi 60 mm a 200 mm.

Hmotnost cívky: až 3 000 - 5 000 kg, v závislosti na kapacitě odvíječe

Hotový výrobek:

Tvar profilu: Uzavřený trojúhelníkový (často s přírubovými hranami pro stabilitu)

Délka strany: Běžné velikosti jsou 20x20mm, 25x25mm, 30x30mm, až do 60x60mm.

Výrobní rychlost: 15 až 40 metrů za minutu.

Specifikace stroje:

Formovací stanice: 12 až 18 stanic je společných pro přesný, hladký tvar.

Výkon hnacího motoru: Rozsah od 7,5 kW do 15 kW, v závislosti na velikosti a rychlosti.

Řídicí systém: PLC s barevnou dotykovou obrazovkou (HMI).

Přesnost řezání: ±0,5 mm až ±1,0 mm.

Jaký je výrobní proces tohoto stroje?

Obsluha trojhranného rámovacího stroje z lehké oceli je systematický a účinný, vysoce automatizovaný proces.

Nakládání materiálu.

Vysokozdvižný vozík umístí na odvíječ velkou cívku z pozinkované oceli. Operátor navlékne náběžnou hranu cívky do vstupního vodítka.

Řezání závitů a nastavení.

Stroj je navlečen přes počáteční vodítka a do první tvářecí stanice. Operátor zadá požadované parametry na ovládacím panelu. Patří mezi ně rychlost výroby a délka řezu.

Tvarování rolí.

Spustí se hlavní hnací motor. Kovový pás prochází formovacími stanicemi, kde probíhá postup ohyby vyvolané válečkem postupně vytvářejí vzestupný okrajový útvar, který kulminuje v definovaném tvaru "U". Konečně to se uzavírá do těsného, uzamčeného trojúhelníkového profilu.

Děrování/řezání (je-li ve výbavě).

Po úplném vytvarování profil prochází děrovací jednotkou. Jednotka je synchronizována s profilem pohyb. Děruje otvory nebo zářezy v předem naprogramovaných intervalech.

Řezání na délku.

Souvislý trojúhelníkový profil dosahuje až k řezací jednotce. Senzor detekuje polohu profilu. Létání odřezávací systém upíná na profil. Pohybuje se s tím. Pila nebo nůžky vytvoří čistý čtvercový řez. Pak řezačka se vrátí do výchozí polohy pro další cyklus.

Výstup a stohování.

Řezané kusy putují podél výstupního stolu. Jsou automaticky stohovány nebo přepravovány do sběrné oblasti. The operátor balí hotové výrobky do balíků k odeslání.

Jaké jsou hlavní případy použití tohoto produktu?

Trojúhelníkové rámy vyrobené tímto strojem jsou v moderním stavebnictví zásadní interiéry.

1. Závěsné stropní systémy (T-bar mřížky):

Toto je nejběžnější aplikace. Trojúhelníkové rámy slouží jako hlavní kolejnice nebo vedlejší členy v a závěsná stropní mřížka. Poskytují pevnou, rovnou konstrukci, která drží stropní panely, dlaždice nebo desky. jejich pevnost zabraňuje prohýbání stropu v průběhu času.

2. Rámování sádrokartonových příček:

Používají se jako horizontální přemostění nebo noggins mezi vertikálními sloupky ve stěnových rámech. To dodává tuhost zeď. Poskytuje také bezpečnou podložku pro připevnění sádrokartonových desek.

3. Podpůrné systémy HVAC:

Navrženy jako robustní nosné kanály pro HVAC kanály a potrubí, jejich strukturální integrita a čistý estetický vzhled mají dvojí užitečnost, díky čemuž jsou ideální pro exponované aplikace v komerčních prostorech.

4. Správa kabelů a podpora vedení:

Ve stropech i stěnách tyto kanály poskytují bezpečný a organizovaný způsob vedení elektrických kabelů a dat dráty a potrubí.

5. Vlastnosti dekorativní stěny a stropu:

Přesné profily umožňují návrhářům vytvářet vrstvené nebo stupňovité návrhy stropů a stěn. Slouží jako neviditelní páteř, umožňující vytvoření komplexní estetiky interiéru.

6. Lehkoměrné ocelové konstrukční aplikace:

Tyto profily také slouží jako lehké vaznice nebo pásy a využívají jejich vysoký poměr pevnosti k hmotnosti v malých ocelové konstrukce.

Tento trojúhelníkový rám z lehké oceli je přesný výrobní systém. Proměňuje surovou ocel na nosnou konstrukci komponenta. Proces je mimořádně rychlý, přesný a spolehlivý.
Výhody jsou jasné. Zahrnují vysoký výkon, stálou kvalitu a úsporu provozních nákladů. Výsledný produkt, trojúhelníkový lehký ocelový rám, je nepostradatelný. Je to nevídaná páteř bezpečných, odolných a moderních vnitřní prostory. Od kancelářských budov a nemocnic po nákupní centra a obytné domy – dopad tohoto stroje je takový všude nad našimi hlavami a mezi našimi zdmi.
